Estudo de interferência elétrica em dutos

Dutos são estruturas essenciais no transporte de líquidos e gases, como petróleo, gás natural e água. No entanto, estes sistemas podem sofrer interferências elétricas, por corrente alterna, causadas principalmente por campos eletromagnéticos gerados por linhas de transmissão de energia elétrica e/ou correntes contínuas originárias de sistemas de transporte ferroviário, sistemas de proteção catódica de estruturas estranhas ou correntes telúricas. Essas interferências podem afetar a integridade e o funcionamento dos dutos, levando a problemas de segurança e eficiência.

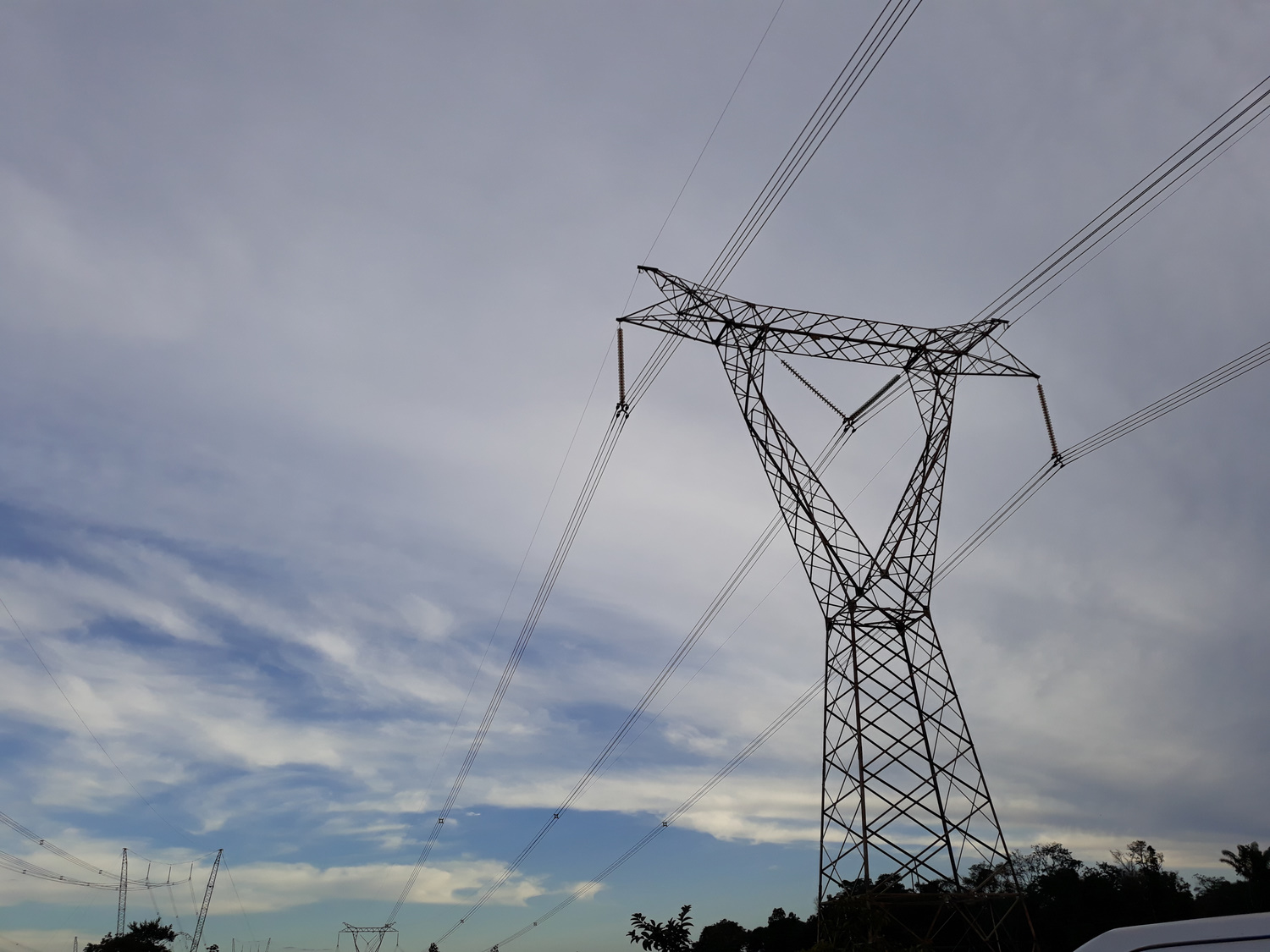

Interferências Eletromagnéticas com Linhas de Transmissão

A interferências originada em linhas de transmissão de energia elétrica podem ser classificadas como resistivas, indutivas e capacitivas. Elas geram campos eletromagnéticos que podem interferir no funcionamento dos dutos.

Interferência por Corrente Contínua

A interferência por corrente contínua pode ser dinâmica ou estacionária. A interferência dinâmica ocorre devido às variações temporárias na corrente elétrica, enquanto a interferência estacionária é causada por correntes contínuas constantes. Essas correntes podem causar problemas como:

A presença de correntes contínuas pode acelerar a corrosão do material do duto, reduzindo sua vida útil e aumentando o risco de vazamentos e rupturas, podem gerar calor nos pontos de contato entre o duto e o solo, afetando a integridade do duto e diminuindo sua eficiência, descolamento catódico do revestimento anticorrosivo do duto entre outros problemas.

Mitigação das Interferências Elétricas

Algumas medidas podem ser tomadas para mitigar os efeitos das interferências elétricas em dutos:

Distanciamento: Aumentar a distância entre os dutos e as linhas de transmissão pode reduziro acoplamento eletromagnético e diminuir os efeitos das interferências elétricas.

Blindagem: A utilização de materiais de blindagem, como revestimentos metálicos ou malhas de aterramento, pode ajudar a proteger os dutos contra campos elétricos e magnéticos indesejados.

Aterramento: O aterramento adequado dos dutos pode ajudar a dissipar as correntes indesejadas, reduzindo o risco de corrosão e aquecimento localizado.

Monitoramento: A instalação de sistemas de monitoramento e controle das correntes elétricas nos dutos pode permitir a detecção e correção precoce de problemas causados por interferências elétricas.

Projeto e planejamento: Considerar as fontes de interferência elétrica durante a fase de projeto e planejamento dos dutos pode minimizar os riscos associados e garantir um desempenho seguro e eficiente.

As interferências elétricas em dutos, causadas por campos eletromagnéticos gerados por linhas de transmissão e correntes contínuas, podem afetar a integridade e o funcionamento dessas estruturas. Entender as causas e consequências dessas interferências é essencial para implementar medidas eficazes de mitigação, garantindo a segurança e eficiência dos sistemas de dutos. A adoção de estratégias como distanciamento, blindagem, isolamento, aterramento e monitoramento pode ajudar a prevenir e minimizar os efeitos das interferências elétricas nos dutos.

A First Fischer oferece uma ampla gama de serviços de estudos de interferência com linhas de transmissão ou por corrente contínua estacionária ou dinâmica e mitigação dos efeitos dessas interferências em dutos enterrados conforme detalhamento abaixo:

• Levantamento de campo e estudo de interferência eletromagnética com linhas de transmissão;
• Levantamento de campo e estudo de interferência com sistemas de transporte ou sistemas de proteção catódica de terceiros;

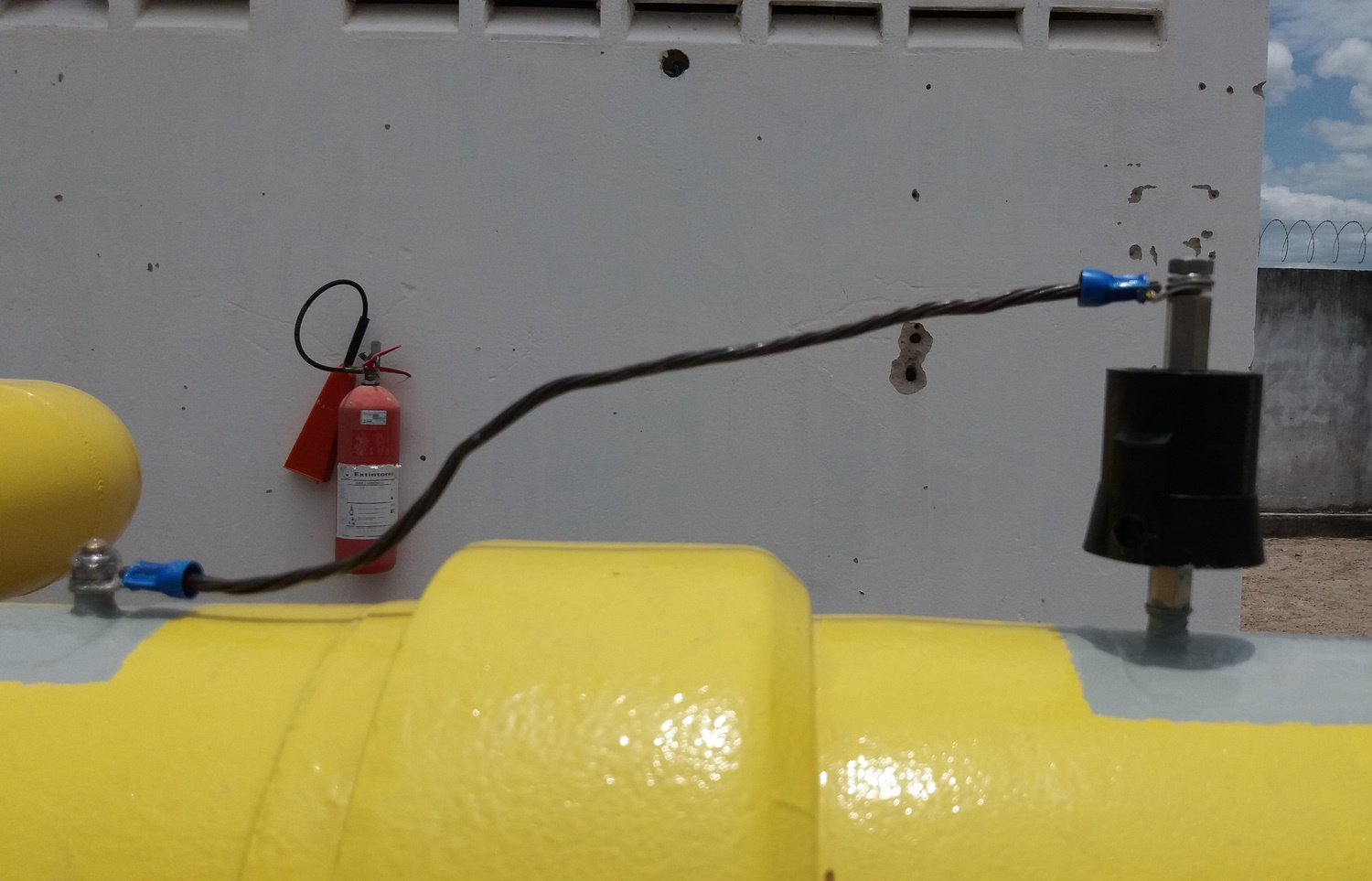

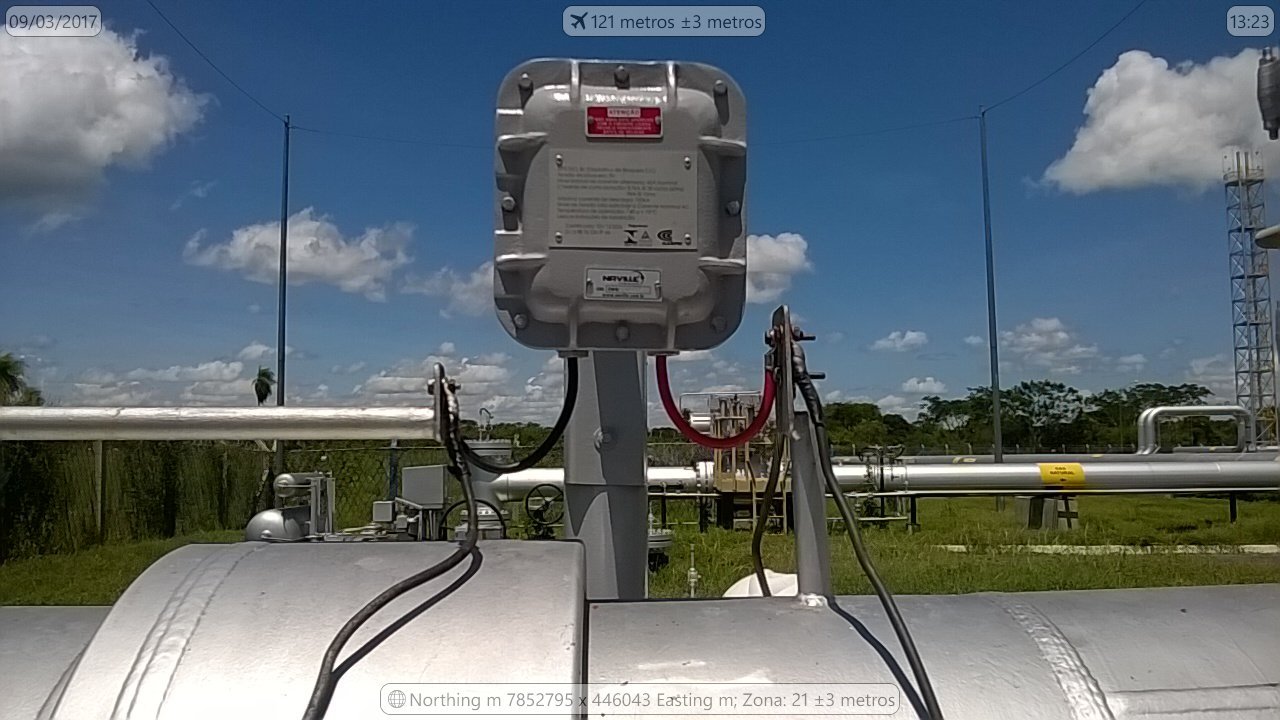

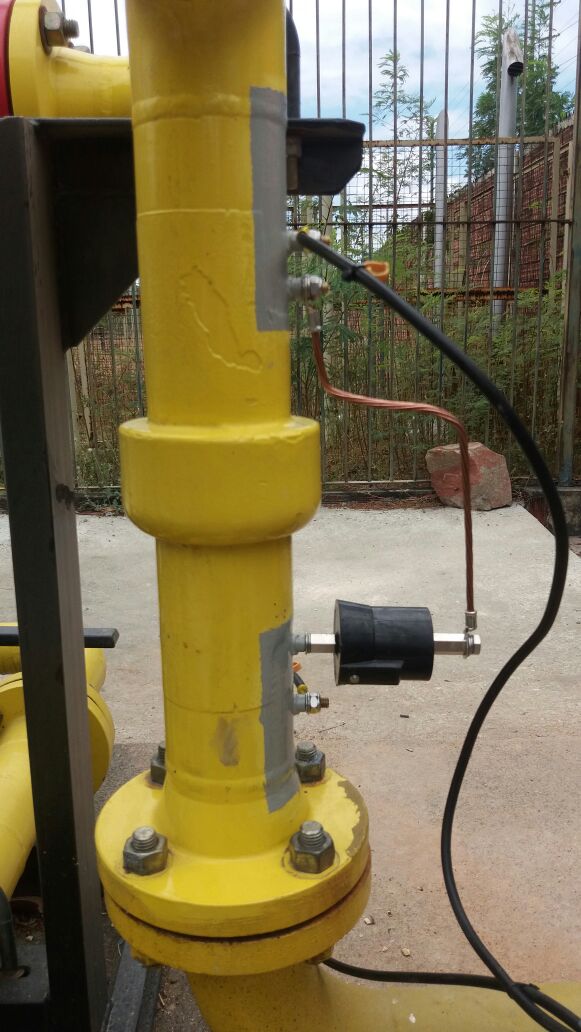

• Projeto e instalação de centelhadores ou desacopladores para mitigação de efeitos de inteferência e proteção de juntas de isolamento elétrico de dutos;
• Mitigação da interferência por corrente contínua;
  • Mitigação da interferência por corrente alternada;
